uHAWE哈威DL系列手动操纵的多路换向阀主要用于固定式或移动式液压系统的单作用与双作用执行元件的无级流量节流控制
u流量节流控制是以逐步关闭泵的旁通回路和同时打开执行元件回路为基础的
u当旁通回路节流时,作用于执行元件上的压力就增大,从而执行元件开始运动
uDLS型多路阀是专为地面输送车辆(叉车)设计的
u此种结构形式的多路阀主要把第一个控制升降作用的阀集成于油路块内,另一种派生为油路块内集成优先分流阀
u通过各种机能阀(如:缓冲阀)的集成,可以进一步扩大此种多路阀的应用领域
u最大压力Pmax=250至315 bar
u最大流量Qmax=12至90 l/min

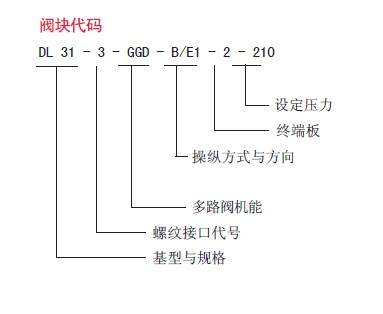

订货实例
DL 21 - 2 - G D G71 N - B/E1 - 2 - 180
DL型2号规格多路阀,带限压阀(调定压力180 bar),G 3/8螺纹接口
代号2,机能符号G, D, E, N机能,E机能A口中带有限压阀(标记71)
手操纵形式B(标准手柄),手柄位置E1(A,B接口正面,a位置时阀芯
压入阀体)。终端板2(标记2)
